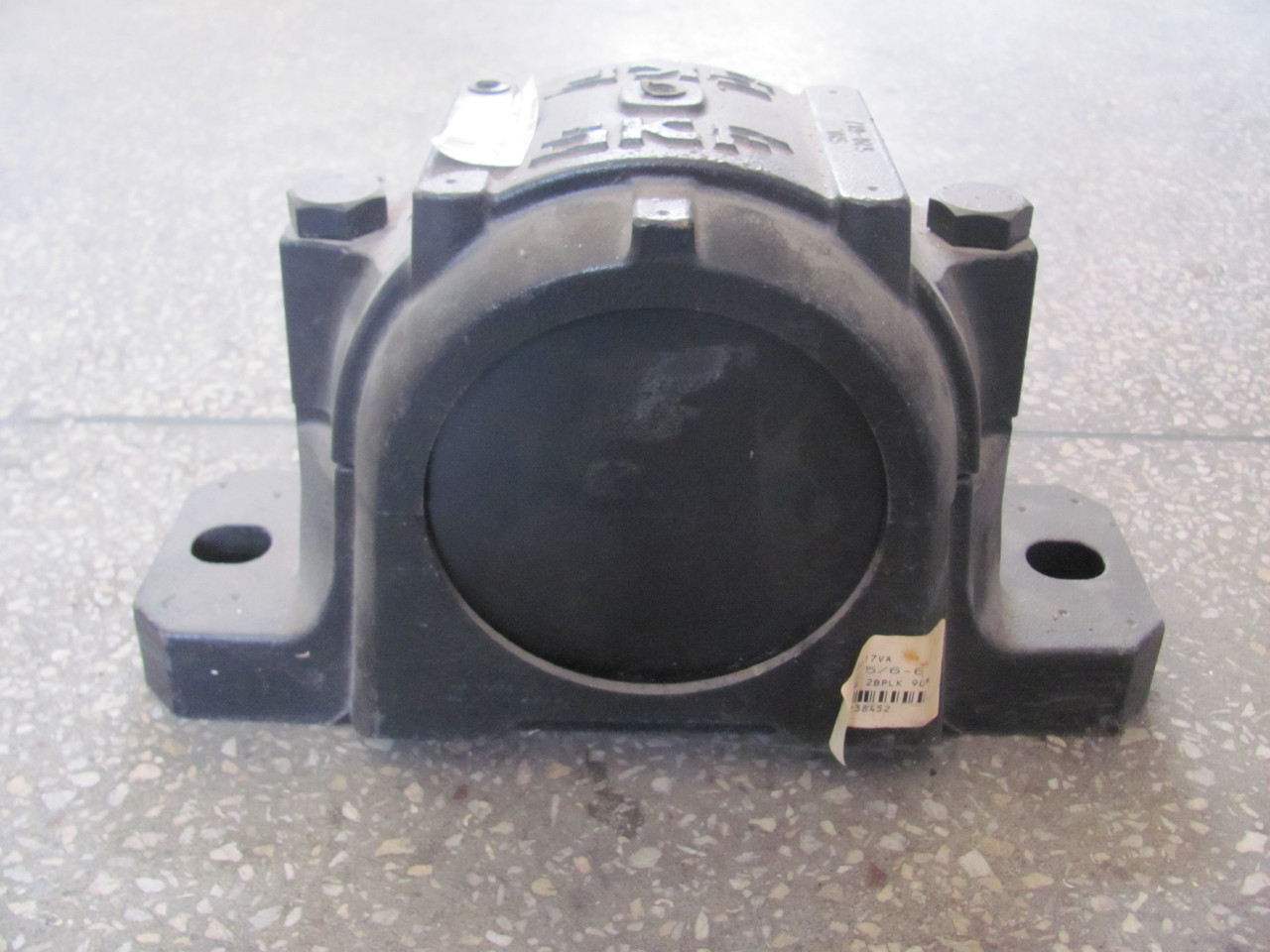

Корпус підшипника SNL 520-617

Корпус підшипника SNL 520-617

Роз'ємний стаціонарний корпус SNL для підшипників на закріплювальній втулці зі стандартними ущільненнями

Основні характеристики

Великогабаритні стаціонарні корпуси серії SNL увібрали в себе досвід накопичений SKF у виробництві корпусів і є розвитком корпусів серії SD.  Серія корпусів SNL має найбільшу популярність із усієї номенклатури корпусів SKF. Модульна система ґрунтується на використанні цілого ряду корпусів однотипної конструкції різних розмірів. Комбінуючи корпуси з різними стандартними ущільненнями, можна отримати безліч варіантів підшипникових вузлів. Основа корпусу посилена ребрами жорсткості та додатковою масою матеріалу навколо отворів під кріпильні болти для поліпшення посадки на опорній плиті. В основі стандартних корпусів серії SNL передбачено два отвори під кріпильні болти. Крім того, ці корпуси можуть постачатися без кріпильного отвору тільки відлиті з високоміцного чавуну.  На корпусах нанесене маркування у формі заглиблень у місцях встановлення додаткових мастильних ніпелів для повторного змащування підшипників і ущільнень.  Основа та кришка корпусу не є взаємозамінними та у відповідності в процесі виробництва. Водночас на основі та кришці кожного окремого корпусу нанесене маркування у формі одного й того ж числа. На корпусі нанесене маркування як заглиблення в місцях свердління монтажних отворів для встановленнях штифтів, датчиків стеження за станом підшипникового вузла або додаткових мастильних ніпелів. Основні розміри стаціонарних корпусів відповідають стандарту ISO 113:1999. Стаціонарні корпуси виготовляються із сірого чавуну. Для умов експлуатації для яких міцність сірого чавуну недостатньо, можуть постачатися корпуси з аналогічними розмірами з високоміцного чавуну. Стаціонарні корпуси призначені для навантажень, що діють вертикально щодо опорної плити. Під час впливу навантаження в іншому напрямку переконайтеся в тому, що ця величина не перевищує гранично допустиму норму.
